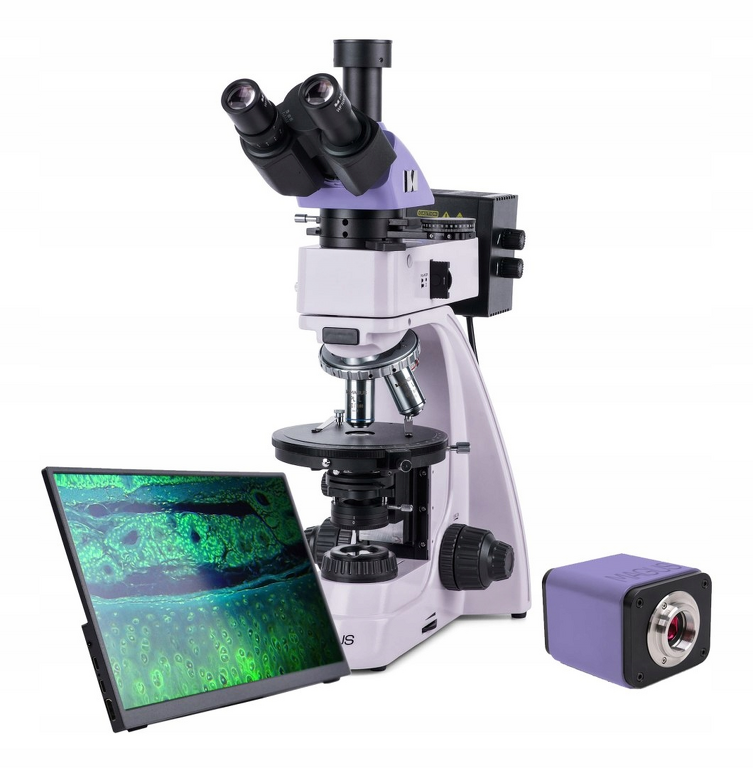

Mikroskop polaryzacyjny cyfrowy POL D850 LCD /MAGUS

Opis

Mikroskop polaryzacyjny MAGUS Pol 850 jest przeznaczony do pracy w świetle przechodzącym i odbitym. Dostępne metody badawcze: polaryzacja i jasne pole. Mikroskop jest używany do badania anizotropowych obiektów biologicznych, geologicznych i polimerowych, a także nieprzezroczystych polerowanych przekrojów o grubości do 15 mm z jedną polerowaną stroną. Mikroskop jest idealny do szerokiego zakresu profesjonalnych zadań w dziedzinie medycyny, kryminalistyki, mineralogii, krystalografii lub petrografii.

Kamera cyfrowa

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.

Układ optyczny

Układ optyczny mikroskopu ma korekcję do nieskończoności i jest pozbawiony wewnętrznych naprężeń. Obraz generowany przez obiektywy jest realistyczny, kontrastujący i szczegółowy oraz pozbawiony niepożądanych zniekształceń. Obiektywy montuje się w misce rewolwerowej z gniazdami wyśrodkowanymi względem osi optycznej. Ma ona pięć gniazd, przy czym cztery obiektywy znajdują się już w zestawie. Można zamontować jeden dodatkowy obiektyw, aby poszerzyć zakres powiększenia mikroskopu. Obiektywy są przeznaczone do pracy z preparatami bez szkiełek nakrywkowych.

Głowica trójokularowa umożliwia zamontowanie kamery cyfrowej w trzeciej tubie. Podział wiązki wynosi 100:0 lub 0:100, co oznacza, że cała wiązka światła trafia albo do kamery, albo do tubusów okularów. Na tubie lewego okularu umieszczono pierścień regulacji dioptrii: obracając go, można skompensować różnicę w widzeniu między oczami i uzyskać możliwie najwyraźniejszy obraz preparatu.

Oświetlenie

Do generowania światła przechodzącego i odbitego zastosowano żarówki halogenowe o mocy 30 W. Ich jasność jest wystarczająca do uzyskania wyraźnego i czytelnego obrazu w każdym obiektywie, a „ciepłe” widmo światła zwiększa komfort podczas długotrwałego użytkowania. Konfiguracja oświetlenia Köhlera pozwala uzyskać większą rozdzielczość i usunąć artefakty w polu widzenia oraz efekt przyciemnienia na krawędziach. Filtry światła służą do dokładnej regulacji odwzorowania kolorów podczas pracy w świetle odbitym.

Zarówno w przypadku światła przechodzącego, jak i odbitego można stosować polaryzację. Aby rozpocząć obserwacje w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Następnie zmienia się położenie analizatora względem polaryzatora poprzez ich obracanie, co również zmienia kąt polaryzacji. Kontrast obiektów zwiększa się przy użyciu kompensatorów, które są zamontowane w specjalnym gnieździe w przystawce. Ta sama przystawka zawiera również soczewkę Bertranda, która jest używana do badań konoskopowych.

Stolik i mechanizm regulacji ostrości

Mikroskop ma obracany stolik: obrócenie go zmienia sposób, w jaki preparat załamuje światło w przypadku światła spolaryzowanego. Stolik ma skalę, na której można określić kąt obrotu z dokładnością do 0,1°. Aby uzyskać najjaśniejszy i najwyraźniejszy obraz, stolik można wyśrodkować względem osi optycznej mikroskopu.

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w dolnej części podstawy, dzięki czemu użytkownik może przyjąć zrelaksowaną pozycję z rękami opartymi o blat stołu. Naprężenie mechanizmu regulacji zgrubnej można regulować, a dodatkowo mechanizm jest wyposażony w blokadę. Mechanizm precyzyjnej regulacji ostrości gwarantuje płynny ruch preparatu.

Akcesoria

Aby w pełni wykorzystać możliwości mikroskopu, używaj akcesoriów z linii MAGUS: okularów, obiektywów, preparatów kalibracyjnych, kamer cyfrowych itp.

Najważniejsze właściwości mikroskopu:

• Do pracy w przechodzącym i odbitym świetle spolaryzowanym oraz naturalnym
• Głowica trójokularowa z tubą do montażu kamery cyfrowej; kostka światłodzieląca 100:0 lub 0:100
• Planarno-achromatyczne obiektywy beznaprężeniowe (Strain-Free) przekazują wyraźny obraz bez artefaktów i niepożądanych odbić wewnętrznych
• Oświetlenie halogenowe obszaru roboczego, wygodne dla oczu widmo kolorów; moc żarówki 30 W
• Stolik obrotowy, polaryzator i analizator z oznaczeniami kąta obrotu, soczewką Bertranda i kompensatorami
• Gniazda miski rewolwerowej i stolik są wyśrodkowane względem osi optycznej mikroskopu
• Kompatybilność z dodatkowymi akcesoriami

Najważniejsze właściwości kamery:

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa, przewod HDMI (1,5 m), przewod USB 3.0 (1,5 m), mysz USB, karta pamieci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi
• Monitor LCD MAGUS MCD40
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Tuba pośrednia z soczewką Bertranda, analizatorem i gniazdem kompensatora
• Kompensatory: kompensator ?, kompensator ?/4, klin kwarcowy
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,6 (z mechanizmem sprężynowym) WD 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,7 (z mechanizmem sprężynowym) WD 2,03 mm
• Okular 10x/20 mm (2 szt.)
• Okular 10x/20 mm ze skalą. Wartość skali: 0,1 mm
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi
